Attività 11 : Inviare dei dati sulla rete LoRa e visualizzarli sull'interfaccia Vittamap (IoT sensors kit)

La tecnologia LoRaWan è un protocollo di comunicazione radio (di frequenza 868 mHz in Francia) che consente lo scambio di dati tra oggetti connessi. È stata istituita dalla LoRa Alliance per fornire uno standard mondiale.

Il segnale viene emesso su grande ampiezza spettrale limitando così i rischi d'interferenze e permettendo l'invio di dati dall'esterno o dall' interno su lunghe distanze (1km in zona urbana – fino a 20km in zona rurale). L'invio dei messagi è illimitato.

Però, a differenza delle reti 4G e 5G, la quantità dei dati trasmessi nelle reti LoRaWan è scarsa, solo qualche kilobit al secondo.
Questo tipo di rete è dunque impiegato nel caso dell' internet degli oggetti (IoT - internet of things), ossia dei sensori fissi (ad esempio di temperatura o di umidità).

I sensori che si servono della tecnologia LoRa (modulazione delle onde radio) si connettono ad internet mediante dei gateway. Può trattarsi di antenne (come è il caso in Francia con Orange) o di dispositivi da collegare alla propria rete fibra/adsl personale.

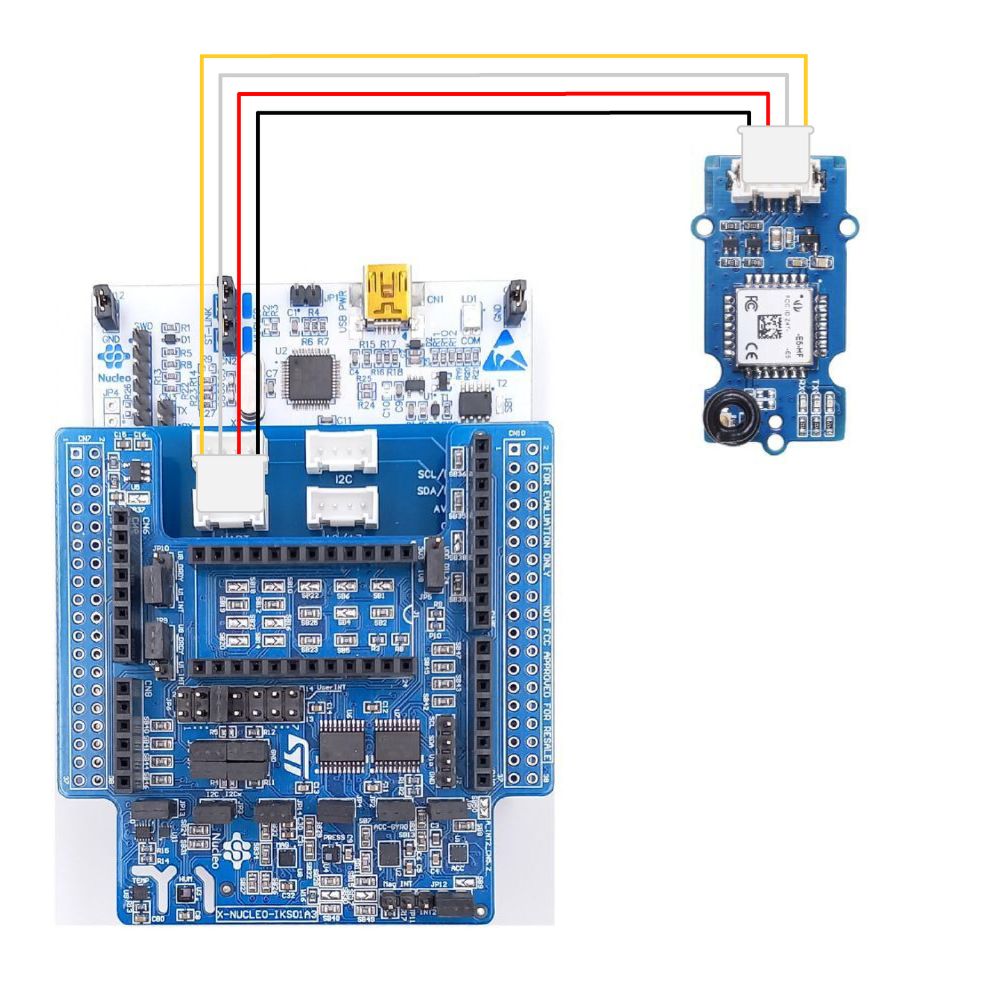

Per inviare dei dati sulla rete LoRaWan, si realizza il collegamento seguente:
- Connettere il NUCLEO-Shield ai connettori della scheda.
- Collegare il modulo LoRa E5 alla porta UART presente servendosi del cavo Grove.
- Fissare sopra il modulo NUCLEO-IKS01A3.
- Connettere la scheda L476RG al PC via il cavo mini USB.

Passiamo ora alla programmazione!

Due blocchi sono presenti nella parte Comunicazione della bacheca dei blocchi.
Un blocco per inizializzare il modulo al primo utilizzo, un secondo blocco per inviare i dati dai sensori.


In un primo tempo si deve inizializzare il modulo LoRa E5. Questo permetterà di ottenere il suo username unico e di connetterlo alla rete.

Per questo si sposta il blocco " [LoRa] inizializzare il modulo... " nel blocco All' avvio. (Lasciare invariati i valori già iscritti nel blocco).


Poi si trasferisce il programma sulla scheda (utilizzare il pulsante "Caricare" (vedi Attività 0 : Operazioni iniziali della scheda) per lanciare la copia) e aprire la consolle nella parte inferiore dell'interfaccia.

L'username devEUI apparirà, è necessario appuntarselo: è l'username del tuo modulo.

Adesso che abbiamo inizializzato il modulo, si possono inviare i dati dei sensori.

Siccome il protocollo LoRa supporta l'emissione di piccole quantità d'informazioni per degli oggetti fissi, utilizzeremo la scheda NUCLEO-IKS01A3 ed i relativi sensori di temperatura, di umidità e di pressione.

Per esempio, per inviare l' informazione di temperatura, si utilizza il blocco :
" [LoRa]inviare dati (...) " che si trova nella parte Comunicazione della bacheca dei blocchi
e il blocco : " [Termometro STTS751] temperature " che si trova nella parte Sensori



Si deve aggiungere nel programma una pausa di 5 secondi.

Poi, si trasferisce il programma sulla scheda.

Da questo momento i dati sono emessi sulla rete LoRa ogni 5 secondi. Per visualizzarli, ti servirai della carta Vittamap sviluppata da Vittascience, disponibile al seguente indirizzo : https://fr.vittascience.com/vittamap/



Questa carta interattiva riunisce tutte le pratiche condivise dalla comunità degli utenti di Vittascience.
Per aggiungere una sperimentazione, clicca sul simbolo « + » in alto a destra.

Compila il questionario completando le informazioni seguenti che sono obbligatorie :- Nome del progetto- Tipo di kit : seleziona Sensori LoRa- Username devEUI : scrivi qui il nome utente che si è iscritto sulla consolle ( senza spazi tra i caratteri)- Collocazione : colloca il tuo modulo sulla carta effettuando una ricerca o cliccando per localizzarti.- Data di inizio : seleziona la data dell'inizio della tua sperimentazione.
Finisci di completare gli altri campi e clicca sul pulsante Aggiungere la sperimentazione a fondo pagina.

Una volta aggiunta la tua sperimentazione, puoi visualizzare i dati ricevuti cliccando sul pulsante Per saperne di +
